風淋傳遞窗傳遞箱控制器又叫風淋傳遞窗傳遞箱主板、風淋傳遞窗傳遞箱電路板、風淋傳遞窗傳遞箱線路板,是風淋傳遞窗傳遞箱的核心控制器。

下面總結了風淋傳遞窗傳遞箱控制器使用說明七大事項。

一、傳遞窗概述：

傳遞窗是提供局部無塵、無菌的高潔凈工作環境的設備，能滿足醫療、生物制藥、電子光學、化工、食品、精密儀器儀表、科研等行業對工作環境的特殊要求。送風機需選用低噪音，同時配備紫外線殺菌燈，使得本產品更安全、更可靠。

二、風淋傳遞窗傳遞箱控制器主要技術指標:

1、供電電源：220VAC

2、風淋傳遞窗傳遞箱控制器適用于單相風機（三相風機外接交流接觸器）

3、內外門電鎖（12V電壓）

4、輸出繼電器均為無源開關量。（請按接線示意圖接線）

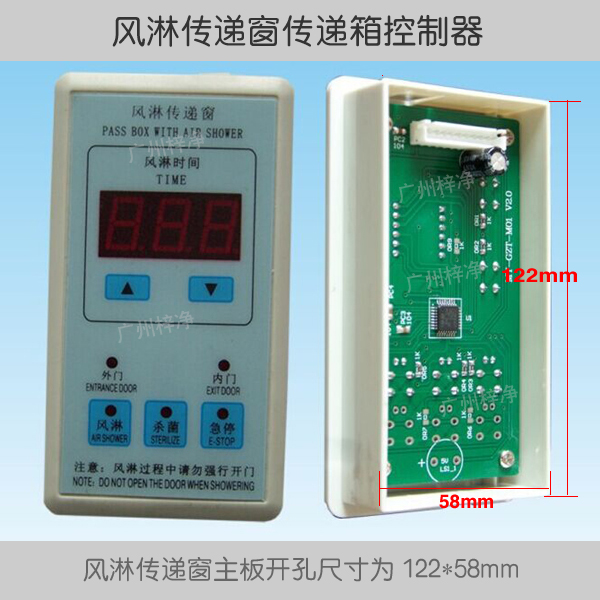

三、風淋傳遞窗傳遞箱控制器面板示意圖、接線示意圖:

四、風淋傳遞窗傳遞箱控制器操作說明

1．“風淋”鍵按下此鍵，風淋指示燈亮，外門與內門閉合的狀態下，風淋倒計時風淋。

3．“殺菌”鍵按下此鍵啟動殺菌狀態，相應指示燈亮、電源板殺菌指示燈亮。再按下此鍵關閉殺菌功能，相應指示燈滅。

4．“急?！辨I按此鍵相應指示燈亮、內外門解鎖，風淋停止，再按下此鍵關閉急停功能，相應指示燈滅。

5．“上調”鍵按此鍵風淋時間增加。

6．“下調”鍵按此鍵風淋時間減小。

五、風淋傳遞窗傳遞箱控制器工作流程：

1．打開傳遞窗外門（傳遞窗內門上鎖），把物品放置傳遞窗內，再關閉傳遞窗外門，自動起動風淋，風淋計時完閉打開內門取出物品（傳遞窗外門上鎖）。

2． 殺菌燈，由面板手動起停。

3． 照明燈，開門延時一分鐘開閉。

4． 內外門電鎖，開前門鎖內門，開內門鎖前門。

六、風淋傳遞窗傳遞箱控制器使用要求

1． 本控制器開孔尺寸:122*58mm。

2． 在正式使用前至少應開機30min，并同時開啟紫外線滅菌燈，確保 工作區無污染。

3． 滅菌時應關閉內外門。

4． 工作臺面為不銹鋼制品，清洗時需注意，以確保不受損傷。當有污染物殘留時應及時清理，以確保工作臺面的長期使用。

5． 開啟內外門時應注意不使設備受到強烈振動。

七、風淋傳遞窗傳遞箱控制器注意事項

1． 電器維修時專業人員應保證使設備的接地保持良好的性能。

2． 應注意電源線的外皮不受損傷，確保設備的安全性能。
